Конструкция и типы панелей
Поликарбонат состоит из нескольких плоскостей, соединённых вертикальными и наклонными перегородками, которые называют рёбрами жёсткости. Они формируют замкнутые ячейки разнообразной формы прямоугольные, треугольные, ромбические или крестообразные, по виду напоминающие пчелиные соты. Подобное строение даёт малую массу при сохранении высокой несущей способности, а воздушные прослойки между стенками создают отличную тепло- и звукоизоляцию.
По числу слоёв и схеме расположения ребёр различают двухслойные (2Н), трёхслойные (3Н), пятислойные (5Н) и усиленные панели с диагональными вставками (5Х). Улучшенные версии снабжены дополнительными наклонными распорками, которые поддерживают горизонтальные полки и не позволяют вертикальным стенкам прогибаться под весом снега или ветра. Толщина листов колеблется от 3,5 до 32 мм, причём самыми ходовыми считаются размеры 4, 6, 8, 10, 16 и 20 мм.
Типичная ширина полотна 2100 мм, а длина может доходить до 12 метров.
Эксплуатационные характеристики
Сотовый поликарбонат ruspolik.ru сохраняет работоспособность в интервале от -40 до +110 °C, что делает его пригодным для любых климатических поясов, включая районы с экстремально холодными зимами и знойным летом. При превышении 110 °C начинается размягчение, а при 230 °C происходит плавление с образованием отверстий для выхода газов и избыточного тепла. Немаловажной чертой является устойчивость к высоким снеговым и ветровым нагрузкам, особенно у усиленных вариантов с крестообразными перемычками.
Материал инертен к большинству химических реагентов, что заметно расширяет области его использования. Однако при установке нужно помнить о тепловом расширении линейный прирост может составлять 3–5 мм на погонный метр при смене температуры. Чтобы нейтрализовать это явление, в проекте закладывают компенсационные промежутки и применяют специальную фурнитуру.
Применение и монтажные нюансы
Основные сферы применения сотового поликарбоната возведение теплиц и оранжерей, строительство навесных систем, козырьков, остекление беседок, монтаж светопрозрачных перегородок и шумозащитных барьеров. Низкая теплопроводность сокращает энергопотери, что критично для круглогодичных сооружений и зимних садов. Маленький вес панелей облегчает требования к опорным конструкциям, а упругость даёт возможность создавать дугообразные и изогнутые формы.
При установке сотового поликарбоната необходимо обязательно изолировать торцевые срезы от проникновения влаги и пыли. Негерметичные соты стремительно забиваются грязью, из-за чего светопроницаемость падает на 15–20 % всего за один сезон.
Для уплотнения применяют торцевые планки и дышащие ленты с микроперфорацией, которые обеспечивают циркуляцию воздуха внутри каналов и не дают скапливаться конденсату. Места фиксации оснащают термошайбами, которые поглощают тепловое расширение и препятствуют искривлению листов.
Монолитный поликарбонат. Прозрачность и ударная прочность
Структура и физические свойства
Монолитный поликарбонат это цельное полотно без внутренних пустот, внешне похожее на кварцевое стекло, но существенно превосходящее его по прочности и лёгкости. Толщина листов варьируется от 1 до 15 мм, а масса примерно вдвое меньше, чем у стеклянного аналога тех же габаритов. Сопротивление ударным воздействиям у этого полимера в 250 раз выше, чем у стекла равной толщины, что делает его практически неуязвимым для ударов.
Материал пропускает 80–92 % светового потока в зависимости от толщины и окраски. Он выпускается в бесцветном, матовом и тонированном виде, что даёт широкие возможности для дизайнерских решений. Температурный диапазон эксплуатации лежит в пределах от -40 до +110 °C, причём механические показатели остаются стабильными даже в самых жёстких условиях. По горючести стандартные марки относятся к категории Г3, а специальные огнезащищённые версии (FR) к группе Г1.
Формовка и обработка
Монолитный поликарбонат обладает высокой пластичностью, позволяющей изготавливать детали сложной конфигурации. Гнуть листы можно методом холодного формования без предварительного подогрева, что сильно упрощает производство сводчатых перекрытий, куполов, пирамидальных конструкций и ломаных поверхностей. Минимально допустимый радиус кривизны зависит от толщины полотна и указывается в технической документации производителя.
Полотна легко поддаются механической обработке стандартным инструментом их режут строительными ножами, торцовочными пилами, ножовками по металлу, сверлят и фрезеруют. Для получения объёмных изделий применяют термовакуумное формование. Важное преимущество отсутствие осколков при разрушении: материал не раскалывается на острые фрагменты, что гарантирует безопасность в местах с высокой проходимостью людей.
Сферы применения
Монолитный поликарбонат активно используется в городском строительстве для фасадного остекления, устройства светопрозрачных кровель, павильонов ожидания и шумозащитных экранов. Он идёт на изготовление витрин, торговых стендов, защитных барьеров и внутренних перегородок. Высокая ударопрочность делает его идеальным выбором для мест с повышенным риском вандализма и интенсивной эксплуатацией.
В частном домостроении этот материал применяют для остекления веранд, террас, беседок, а также для создания нестандартной мебели и декоративных элементов интерьера. Прозрачные панели отлично комбинируются с металлом, древесиной и другими поверхностями, позволяя воплощать самые смелые проекты. При наличии качественного УФ-слоя срок службы монолитного поликарбоната превышает 15 лет.
Профилированный поликарбонат. Экономия и эстетика
Форма и производство
Этот тип это разновидность монолитного листа, которому в процессе экструзии придаётся волновая, П-образная или трапециевидная геометрия. Стандартная толщина составляет 0,8 или 1,3 мм, длина достигает 6–12 метров при типовой ширине. По внешнему виду он напоминает металлочерепицу или асбестоцементный шифер, но превосходит их по лёгкости, прозрачности и коррозионной стойкости.
Профилированные листы поставляются в прозрачном, полупрозрачном (дымчатом) и цветном исполнении, что позволяет регулировать уровень освещения в зависимости от целевого назначения сооружения. УФ-защита формируется на этапе коэкструзии, предотвращая пожелтение и потерю прозрачности от действия солнечных лучей. Температурный диапазон использования совпадает с другими типами поликарбоната от -40 до +110 °C, а заявленный срок службы составляет 10–15 лет при корректной установке.
Сравнение толщин и выбор материала
Листы 0,8 мм обладают повышенной эластичностью, что позволяет сооружать конструкции малого радиуса изгиба менее 1 метра против 1 метра для 1,3-мм варианта. Они хорошо подходят для лёгких навесов, небольших козырьков, арочных парников и элементов с крутыми изгибами. Благодаря небольшой массе (0,96 кг/м²) облегчается доставка и подъём, но требуется более частая укладка обрешётки для сохранения несущей способности.
Панели толщиной 1,3 мм обеспечивают увеличенную жёсткость и грузоподъёмность, успешно противостоя значительным снеговым и ветровым напорам. Их рекомендуют для кровельных систем с усиленным каркасом, ограждений, обшивки фасадов и объектов с высокой эксплуатационной нагрузкой. Шаг обрешётки можно увеличить, что снижает расход материалов на несущую конструкцию. Показатель светопропускания колеблется в пределах 75–85 % в зависимости от цвета и формы гофра.
Монтажные особенности
Профилированный поликарбонат укладывают внахлёст, по аналогии с профнастилом, что избавляет от необходимости в стыковочных профилях. Фиксация осуществляется кровельными саморезами с эластичными уплотнительными шайбами, которые гарантируют водонепроницаемость соединения. Для коньковых узлов и мест примыкания применяются специальные доборные планки, повторяющие очертания волны.
Важное достоинство возможность перекрывать обширные площади с минимальным количеством стыков, что понижает риск протечек и ускоряет работу. Профилированный поликарбонат востребован при возведении навесов, козырьков, кровель хозяйственных построек, а также для облицовки стен и ограждений. Привлекательный вид и богатая цветовая палитра позволяют органично вписывать объекты в окружающий архитектурный ландшафт.
Комплектующие для поликарбоната? Гарантия надежности
Профильные системы соединения
Соединительные профили предназначены для герметичной стыковки листов поликарбоната друг с другом и их крепления на каркасе. Их выпускают из поликарбоната или алюминия, причём алюминиевые модели с полимерным покрытием отличаются повышенной прочностью и износостойкостью. Предлагаются неразъёмные Н-образные профили, дающие максимальную герметичность, и разъёмные системы, состоящие из основания и защёлкивающейся крышки, которые позволяют заменять отдельные панели без демонтажа всей конструкции.
Торцевые профили оберегают открытые срезы ячеистых панелей от мусора, насекомых и влаги. Современные версии имеют микроперфорацию для естественной вентиляции внутренних каналов, что не допускает скопления конденсата. Угловые профили служат для соединения плоскостей под прямым углом (90°) при возведении двускатных или многоскатных кровель. Коньковые планки оформляют верхние сопряжения скатов, обеспечивая гидроизоляцию и циркуляцию воздуха в подкровельном пространстве.
- Данный термопластик производится на базе бисфенола А и угольной кислоты. Молекулы этого полимера содержат ароматические кольцевые структуры, обеспечивающие высокую жёсткость, термостойкость и сопротивляемость солнечной радиации. Синтез протекает при нагреве до 160–275 °C через реакцию поликонденсации, после чего расплав поступает в экструзионное оборудование, где к нему добавляют светостабилизаторы, антипирены и пигменты.
- Технологический прогресс позволяет выпускать поликарбонат с заранее прогнозируемыми характеристиками под конкретные условия работы. В отечественной промышленности активно внедряется бесфосгенный метод, который полностью исключает токсичные компоненты и гарантирует стабильное качество готовой продукции. Материал сохраняет оптическую прозрачность на уровне силикатного стекла, но при этом выдерживает колоссальные механические нагрузки, благодаря чему востребован в строительстве, автомобилестроении, медицинской технике и электронной промышленности.
- На современном рынке представлены три главные модификации поликарбоната - ячеистая, сплошная и гофрированная. У каждой из них своя внутренняя архитектура, назначение, способ установки и эксплуатационные параметры. Чёткое понимание этих отличий помогает подобрать идеальный вариант для любой задачи - от обустройства парников до монтажа акустических барьеров и воплощения сложных архитектурных замыслов.
Сотовый поликарбонат: структура и особенности
Крепежные элементы
Термошайбы это специализированные крепёжные детали для точечной фиксации поликарбоната. Их конструкция включает верхний колпачок из УФ-стабилизированного сырья, упругую прокладку из EPDM-резины и декоративную заглушку, закрывающую головку самореза. Такое устройство обеспечивает герметичность точки крепления и нейтрализует тепловое расширение, не давая материалу деформироваться в местах притяжки.
Обычный шаг установки составляет 30–50 см, а в районах с сильными ветрами и обильными снегопадами его сокращают до 20–25 см.
Для разных толщин листа (4–32 мм) предлагаются крепёжные элементы соответствующего размера. При подборе саморезов учитывают тип несущего каркаса для металлических и деревянных опор применяют различные виды резьбы и защитных покрытий. Дополнительную защиту стыков обеспечивают герметизирующие ленты и уплотнители из вспененного полиэтилена или пористой резины.
Примыкания и доборные элементы
- Пристенные профили оснащены эластичными вставками из EPDM-каучука, которые сохраняют гибкость в диапазоне от -50 до +120 °C, и гарантируют плотное прилегание поликарбоната к стенам и вертикальным поверхностям. Особое внимание уделяют угловым примыканиям, где вероятность протечек наиболее высока для сложных архитектурных узлов созданы регулируемые планки с возможностью изменения угла от 30 до 150°. Премиальные алюминиевые системы снабжены термовставками, исключающими образование мостиков холода.
- Заглушки и декоративные накладки придают готовому объекту аккуратный внешний вид, скрывая места креплений и торцевые обрезы. Фурнитура производится в цветовой гамме, полностью совпадающей с основным материалом, что позволяет добиться единого стилевого решения. Корректный подбор фурнитуры увеличивает срок эксплуатации покрытия, повышает его надёжность и улучшает визуальные характеристики.
Изделия из поликарбоната! Практические конструкции

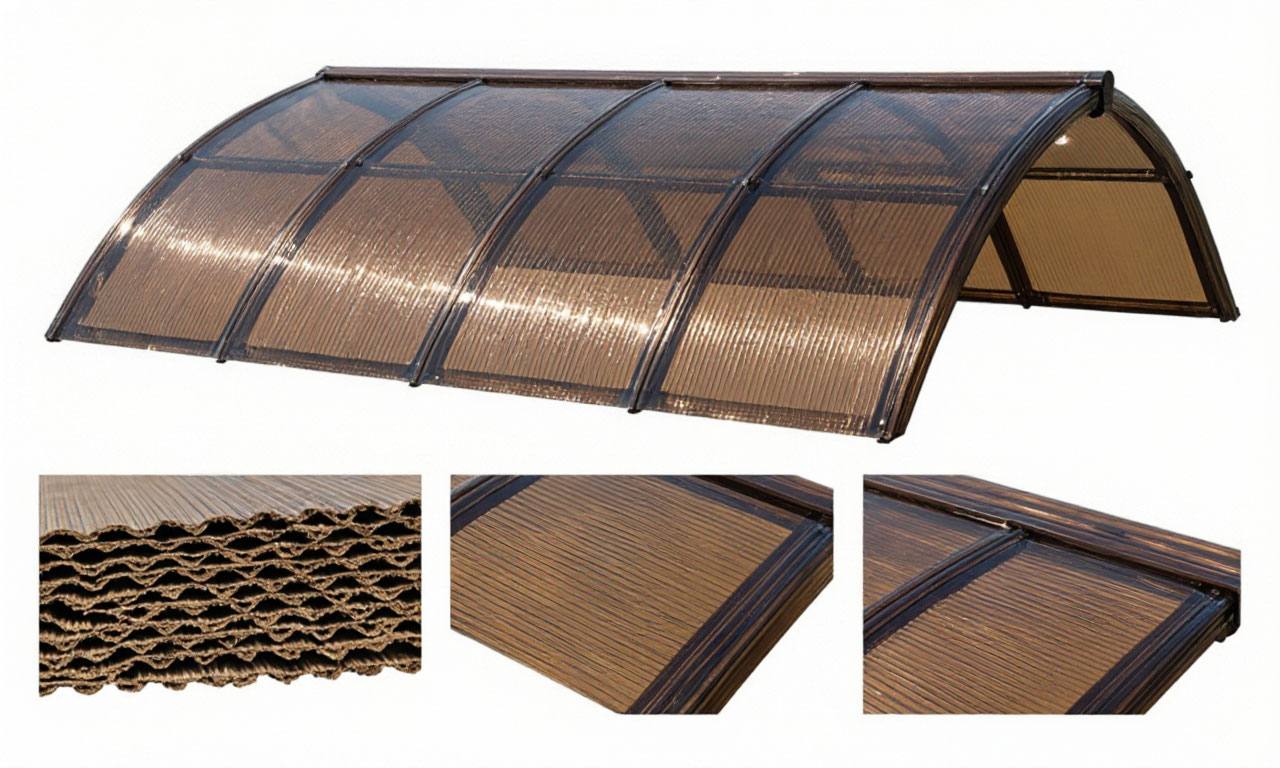

Козырьки и навесы
Козырьки из поликарбоната одни из самых востребованных конструкций для защиты дверей, окон и витрин от осадков и перегрева солнцем. Конструктивно они состоят из металлического каркаса из трубчатого профиля, поверх которого закрепляют поликарбонатные листы чаще всего монолитные толщиной 5–10 мм для максимальной прозрачности и устойчивости к ударам, или ячеистые для перекрытия больших пролётов. Несущий каркас окрашивают в тон фасада для достижения гармоничного вида.
Проектирование ведётся с учётом ветровой и снеговой нагрузки, от которых зависят сечение профильной трубы (не менее 20х20 мм для типовых козырьков) и толщина поликарбоната. При увеличении размеров козырька пропорционально ужесточаются требования к несущему каркасу и фиксирующим элементам. Расстояние от нижней опоры до анкерного кольца на фасаде должно составлять минимум половину вылета козырька для обеспечения надёжности.
Такие козырьки имеют малый вес, поэтому их можно устанавливать на фасады без дополнительного усиления опор. Материал не ржавеет, не гниёт и почти не требует обслуживания достаточно периодически смывать загрязнения. Прозрачные или тонированные версии пропускают необходимое количество света и защищают от ультрафиолета благодаря специальному покрытию.
Рольставни и защитные экраны
Рольставни из поликарбоната используются как защитные ограждения для автостоянок, остановок общественного транспорта, складских терминалов и торговых зон. Ячеистый поликарбонат даёт нужную прочность при малой массе, что позволяет создавать подъёмные и сдвижные системы с минимальными затратами на приводные механизмы. Полости внутри панелей одновременно обеспечивают шумопоглощение, что ценно для объектов вблизи оживлённых магистралей.
Монолитный поликарбонат толщиной 6–10 мм применяется для изготовления антивандальных экранов и перегородок в общественных зданиях торговых центрах, офисах, спортивных комплексах. Высочайшая ударная вязкость и отсутствие осколков при разрушении делают этот материал безопасным даже в самых напряжённых условиях. Богатая палитра оттенков позволяет вписать защитные элементы в интерьер или экстерьер любого здания.
Теплицы и оранжереи
- Сотовый поликарбонат основной стройматериал для теплиц и оранжерей благодаря сочетанию отличной пропускной способности, теплоизоляции и малого удельного веса. Слоистая ячеистая структура с воздушными полостями сводит к минимуму потери тепла, уменьшая расходы на отопление в холодный сезон. Усиленные модификации с диагональными перегородками выдерживают пролёты более 50 см между опорами без риска деформации под тяжестью снежного покрова.
- Светопроницаемость качественного сотового поликарбоната для теплиц составляет 80–90 %, при этом УФ-слой, нанесённый на этапе коэкструзии, пропускает нужное растениям излучение, но задерживает жёсткое ультрафиолетовое излучение. Срок службы теплиц из этого материала достигает 15 лет при условии верного монтажа и использования качественной фурнитуры. Химическая стойкость позволяет применять дезинфицирующие средства и удобрения без риска повредить покрытие.
Защита от ультрафиолета и долговечность
Механизмы УФ-защиты
Поликарбонат подвержен негативному влиянию солнечного ультрафиолета, который запускает деструкцию полимерных цепочек, ведущую к пожелтению, потере прозрачности и ослаблению механической прочности.
Чтобы предотвратить это, в производстве на поверхность полотен методом коэкструзии наносят специальный светостабилизирующий слой совместное выдавливание основной массы и защитного покрытия. Толщина и концентрация этого слоя определяют долговечность материала, которая у ведущих производителей достигает 15 и более лет.
Для монолитного поликарбоната УФ-защиту можно наносить как на одну, так и на две стороны, что важно для конструкций, открытых солнцу с обеих плоскостей. При монтаже необходимо соблюдать ориентацию листа маркировка на защитной плёнке показывает, какая сторона обработана УФ-слоем, и она должна быть направлена наружу. Применение листа с неправильной ориентацией ведёт к ускоренному разрушению и аннулированию гарантийных обязательств.
Явление опалесценции и его учет
Опалесценция это световой эффект, возникающий в поликарбонатных листах при прохождении света через их внутреннюю структуру. В сотовом поликарбонате он проявляется как лёгкое рассеивание потока, создающее впечатление молочной мути, особенно заметное под определённым углом освещения. Это не брак, а физическая особенность материала, которую следует учитывать на этапе проектирования для получения нужной степени освещённости.
Для снижения опалесценции производители используют специальные присадки и оптимизируют конфигурацию ячеек. В ряде случаев, например при остеклении фасадов или витрин, предпочтение отдают монолитному поликарбонату, который даёт максимальную оптическую чистоту без рассеивания. При подборе материала необходимо сопоставлять требуемую прозрачность и эстетические ожидания заказчика.
Антиконденсатные покрытия
Для зон с повышенной влажностью теплиц, бассейнов, зимних садов выпускаются поликарбонатные панели с антиконденсатным слоем. Такая обработка не даёт каплям воды задерживаться на внутренней стороне, обеспечивая их скатывание по тонкой плёнке и поддержание комфортного микроклимата. Для теплиц это особенно важно, так как капель может вызвать ожоги растений и рост грибковых инфекций.
Антиконденсатный слой наносят на внутреннюю поверхность листа в ходе производства, и при установке важно не перепутать ориентацию. Ячеистая структура с наклонными рёбрами дополнительно способствует отведению конденсата из внутренних полостей. Эффективность покрытия сохраняется на всём протяжении эксплуатационного срока, что подтверждено многолетними испытаниями изготовителей.
Термическое расширение и правила монтажа
Коэффициент расширения и компенсационные зазоры
- Линейное термическое расширение поликарбоната характеризуется коэффициентом 0,065 мм/м·°C, что заметно выше, чем у стали или стекла. Это значит, что при перепаде температур, например от минус 30 °C зимой до плюс 50 °C летом, шестиметровое полотно может удлиниться на 30–35 мм. Если не учесть этот фактор, возникают деформации, трещины и разрушение точек крепления.
- Для снятия тепловых напряжений в конструкциях предусматривают специальные зазоры от 3 до 5 мм на каждый погонный метр длины. Монтажные отверстия под крепёж должны иметь диаметр больше стержня самореза, а термошайбы дают возможность листу смещаться относительно опор. Особое значение имеет выбор профилей разборные системы допускают большие температурные перемещения в сравнении с неразборными.
Фиксация листов на каркасе выполняется через термошайбы, которые обеспечивают плотное, но не жёсткое соединение. Саморез затягивают до соприкосновения с шайбой, но без избыточного усилия, чтобы не продавить и не расколоть материал. Шаг крепления составляет 30–50 см в обычных условиях и уменьшается до 20–25 см в районах с сильными ветрами и большими снеговыми нагрузками.
Торцевые кромки ячеистых панелей требуют обязательной герметизации для предотвращения попадания влаги и загрязнений в пустоты. Верхние срезы закрывают сплошной лентой или профилем, нижние перфорированными элементами, обеспечивающими вентиляцию и сток конденсата. Применение качественных герметиков и уплотнителей из EPDM-каучука гарантирует надёжную защиту в широком диапазоне температур.
Поликарбонат является многофункциональным стройматериалом, совмещающим светопрозрачность, высокую ударную стойкость, лёгкость и термостойкость. Множество форматов сотовый, монолитный, профилированный даёт возможность выбрать идеальное решение для любой строительной задачи, от небольших козырьков и парников до масштабных фасадных систем и шумозащитных экранов.
Длительный срок эксплуатации достигается за счёт применения качественных комплектующих, учёта теплового расширения и использования защитных покрытий от ультрафиолета и конденсата. Верный выбор материала и строгое соблюдение технологии установки обеспечивают период службы свыше 15 лет, делая поликарбонат рентабельным и надёжным материалом для современного строительства и архитектурного дизайна.
