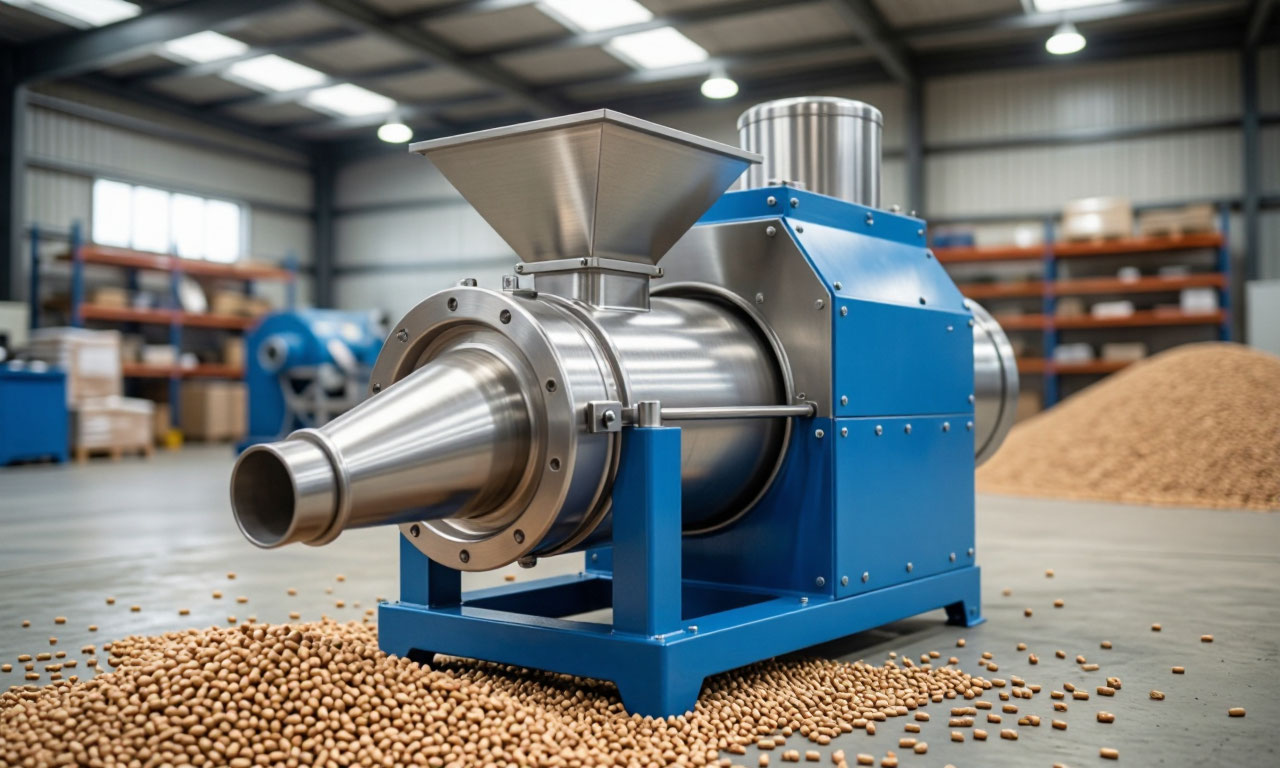

Матрица является главным конструктивным элементом любого экструдера гранулятора для кормов. Именно она определяет геометрические параметры готового продукта диаметр, длину и конфигурацию гранулы. Технологический процесс продавливания массы через фильеры матрицы это сложный гидромеханический процесс, в котором проявляются реологические свойства перерабатываемого сырья.
В кормопроизводстве матрица испытывает колоссальные нагрузки: внутреннее давление в зоне прессования может достигать 600 бар, а температура на контактных поверхностях значительно повышается вследствие трения продавливаемой массы о стенки каналов. В процессе работы матрица прогревается от 80 до 130°C, что оказывает дополнительное тепловое воздействие на продукт.
Матрица как формующий инструмент. Сердце экструдера-гранулятора
Качество изготовления матрицы напрямую определяет производительность оборудования и экономическую эффективность производства кормов. Матрица для кормовых грануляторов производится из специальных износостойких сталей, чаще всего легированных хромом, никелем и молибденом. Термическая обработка матрицы обеспечивает высокую твердость рабочей поверхности в пределах 50-55 единиц по Роквеллу.
Это критически важно, поскольку продавливание абразивных компонентов корма (песок, минеральные добавки, шелуха зерновых) приводит к интенсивному механическому изнашиванию формующих каналов. По мере эксплуатации матрицы растет зона заходной фаски, увеличивается сопротивление продавливанию, снижается производительность и растет удельное энергопотребление на тонну продукции.
Конструктивные исполнения матриц? Кольцевая и плоская
Кольцевая матрица это толстостенный цилиндр с радиально расположенными отверстиями-фильерами. Внутри кольцевой матрицы вращаются два или три прижимных ролика, которые захватывают поступающую массу и продавливают ее через отверстия снаружи внутрь. Достоинством кольцевой матрицы является высокая производительность, достигающая 15-20 тонн в час для промышленных моделей.
Кольцевая конструкция обеспечивает непрерывность технологического процесса и позволяет эффективно использовать центробежные силы для равномерного распределения материала по рабочей поверхности.
Согласно исследованиям, проведенным применительно к гранулированию растительного сырья, напряженное состояние материала в зоне выдавливания между роликом и кольцевой матрицей характеризуется сложным распределением нормальных и касательных напряжений, что необходимо учитывать при расчетах на прочность рабочих органов.
Плоская матрица это перфорированный диск, расположенный горизонтально. Ролики, вращаясь над диском, продавливают массу через вертикальные отверстия сверху вниз. Преимуществом плоской матрицы является простота конструкции и обслуживания замена матрицы занимает минимальное время. Плоские матрицы предпочтительны при производстве небольших партий кормов и для работы с многокомпонентными смесями, требующими частой переналадки.
Однако, как показывают исследования, пресс-валковые агрегаты с плоской матрицей характеризуются повышенным износом рабочих органов и высокой удельной энергоемкостью. Основные направления совершенствования таких агрегатов включают повышение надежности, увеличение производительности и снижение металлоемкости. Конструктивные решения с двумя ступенями гранулирования предварительной и окончательной позволяют повысить качество готового продукта и увеличить плотность гранул.
Зоны технологического процесса. От транспортировки до сжатия
Экструдер-гранулятор функционально разделен на несколько зон, каждая из которых выполняет специфическую задачу. Зона транспортировки находится в начальной части корпуса. Здесь питающий шнек, вращаясь с определенной скоростью, захватывает сыпучую массу из загрузочного бункера и перемещает ее вдоль корпуса. Конструктивно шнек в зоне транспортировки имеет постоянный шаг витка и постоянный диаметр вала.
Основная задача этой зоны создать стабильный поток материала без образования заторов и воздушных пробок.
Конструкция шнекового питателя критически важна для равномерной подачи продукта, и в зависимости от свойств сырья могут применяться шнеки со сплошной, ленточной или лопастной винтовой поверхностью.
Зона сжатия критический участок, где начинается собственно процесс экструзии. В этой зоне диаметр вала шнека увеличивается, либо уменьшается шаг витка, либо применяется сочетание обоих способов. В результате объем межвиткового пространства сокращается, давление в массе возрастает, и начинается процесс уплотнения. Степень сжатия в этой зоне может достигать значений 3:1 и выше.
Температура массы здесь начинает расти за счет внутреннего трения механохимического воздействия, которое запускает процессы деструкции и пластификации крахмалосодержащих компонентов. Конструктивно зона сжатия может подразделяться на участки загрузки, сжатия и дозирования, что позволяет плавно наращивать давление и избегать резких перепадов, негативно влияющих на качество продукта.
Предварительная подготовка- прекондиционер и кондиционирование
Современный экструдер-гранулятор немыслим без прекондиционера, который предшествует зоне загрузки основного шнека. Прекондиционер это смесительную камеру с лопастным валом, в которой происходит интенсивное перемешивание сыпучих компонентов с паром и жидкими добавками. Пар подается через форсунки, расположенные вдоль корпуса кондиционера.
При этом температура смеси может подниматься до 80-100°C, а влажность достигает 17-18% для высококрахмальных кормов. Кондиционирование выполняет несколько функций: улучшает гигиенические показатели корма за счет пастеризации, снижает энергозатраты на последующее прессование, повышает пластичность массы и улучшает связывание частиц.
В процессе кондиционирования влажность массы на входе в экструдер должна строго контролироваться. Оптимальный диапазон для большинства кормов составляет 14-18%. При недостаточной влажности увеличивается механический износ рабочих органов, возрастает удельное энергопотребление. При избыточной влажности гранулы получаются рыхлыми, повышается их крошимость, снижается насыпная плотность. Температура кондиционирования подбирается индивидуально под каждый тип корма.
Для кормов с высоким содержанием крахмала важна частичная желатинизация, которая делает крахмал естественным связующим, улучшающим качество гранул. Важно, что температура и время выдержки в прекондиционере определяют степень биохимических преобразований в сырье, что напрямую влияет на степень крахмализации и желатинизации.
Продавливание через фильеры и коэффициент гомогенизации
Продавливание через фильеры завершающий этап формования гранулы. Масса, сжатая и нагретая до необходимой температуры, продавливается через калиброванные отверстия матрицы. В этот момент формируется структура гранулы: под действием высокого давления частицы компонентов спрессовываются, а крахмал, претерпевший желатинизацию, связывает их в монолитную массу. Длина и диаметр фильеры определяют плотность и прочность готовой гранулы.
При увеличении отношения длины отверстия к диаметру растет гидравлическое сопротивление, возрастает давление прессования, что ведет к уплотнению структуры, однако при этом растет и износ матрицы.
Коэффициент гомогенизации характеризует качество перемешивания и распределения компонентов в готовой грануле. Он показывает, насколько однороден состав по объему гранулы. Высокий коэффициент гомогенизации означает, что все питательные вещества и добавки (премиксы, меласса, жиры) распределены равномерно. Достигается это за счет эффективного смешивания в прекондиционере и оптимальных режимов экструзии.
При низком коэффициенте гомогенизации в разных гранулах из одной партии содержание микроэлементов может различаться, что негативно сказывается на эффективности кормления.
Физико-химические превращения? Крахмализация, желатинизация и степень экспандирования
Крахмализация и желатинизация ключевые процессы, определяющие питательную ценность и физические свойства гранулированного корма. Желатинизация начинается при температуре около 70-80°C и заключается в разрушении кристаллической структуры крахмальных зерен под воздействием влаги и тепла.
Крахмальные зерна набухают, впитывают воду, их молекулярная структура разрушается, и крахмал переходит в доступную для ферментов форму. Чем выше степень желатинизации, тем лучше усваивается корм животными. В экструдере-грануляторе благодаря высокому давлению и сдвиговым напряжениям желатинизация может быть практически полной, достигая 90-95%, что недостижимо при традиционных методах обработки.
Степень экспандирования показывает, во сколько раз увеличивается объем продукта после выхода из матрицы экструдера. При резком сбросе давления влага, находящаяся в массе в перегретом состоянии, мгновенно испаряется, создавая внутри гранулы микрополости.
Для кормовых экструдеров-грануляторов оптимальная степень экспандирования обычно находится в диапазоне 1,1-2,5, в зависимости от назначения продукта. Для полнорационных комбикормов для свиней и птицы предпочтительны более плотные гранулы с минимальной экспансией, тогда как для экструдированных кормов для рыб и домашних животных требуется более выраженная структура и пористость.
На степень экспандирования влияют влажность сырья, температура в зоне формования и скорость продавливания массы через фильеры.
Качество готового продукта: Фракция гранулы, насыпная плотность и крошимость
Фракция гранулы это размерный состав готового продукта. В кормопроизводстве фракция гранулы определяет, для какой возрастной и видовой группы животных предназначен корм. Для цыплят-бройлеров необходимы гранулы диаметром 2-3 мм, для взрослой птицы 4-5 мм, для свиней на откорме 6-8 мм. Фракционирование готового продукта осуществляется на вибрационных сепараторах, где гранулы разделяются по размеру на классы.
При неэффективной сепарации в готовом продукте могут присутствовать поломанные гранулы, слипшиеся образования и пыль, что снижает товарный вид корма и увеличивает потери при транспортировке.
Насыпная плотность важный технологический параметр, характеризующий компактность и степень уплотнения гранул. Высокая насыпная плотность (600-700 кг/м³ для плотных гранул) предпочтительна с точки зрения логистики, так как позволяет снизить затраты на хранение и транспортировку.
Слишком низкая насыпная плотность (менее 400 кг/м³) говорит о недостаточном уплотнении или чрезмерной экспансии, что ведет к повышенной ломкости гранул. Насыпная плотность определяется режимами работы экструдера и составом сырья. Исследования показывают, что параметры гранулирования, включая время и интенсивность смешивания, влияют на насыпную плотность и другие характеристики готового продукта.
Крошимость гранулы показатель механической прочности, измеряемый как процент мелкой фракции, образующийся при стандартизированном истирании гранул. Низкая крошимость (не более 5-10% для качественных кормов) обеспечивает сохранность продукта при перевозке и перегрузке, а также гарантирует, что животное получает полноценную гранулу, а не пыль, которая может ухудшать поедаемость корма.
Крошимость зависит от рецептуры (содержания связующих компонентов, жиров, влаги), качества желатинизации крахмала и режимов сушки охлаждения гранул после экструдера.
Износ рабочих органов и эксплуатационные рекомендации
В процессе работы экструдера-гранулятора неизбежно происходит износ рабочих органов. Наиболее интенсивному абразивному износу подвергаются шнек и матрица. Абразивные частицы (песок, почва, остатки минеральных добавок), присутствующие в исходном сырье, вызывают микрорезание поверхности витков шнека и заходной кромки отверстий матрицы. По мере эксплуатации диаметр заходной зенковки увеличивается, что ведет к снижению эффективности захвата материала и падению производительности.
Согласно исследованиям, коэффициент рабочей поверхности матрицы (отношение суммарной площади отверстий к полной площади поверхности) снижается с 0,57 для новой матрицы до 0,33 после 1000 часов работы. При этом производительность падает с 12,9 до 7,1 т/ч, а удельная энергоемкость возрастает с 13,8 до 31,5 кВт·ч/т рост более чем на 50%.
| Параметр | Новая матрица | После 500 часов | После 1000 часов | Изменение, % |
|---|---|---|---|---|
| Коэффициент рабочей поверхности | 0,57 | 0,45 | 0,33 | -42% |
| Производительность, т/ч | 12,9 | 10,2 | 7,1 | -45% |
| Удельная энергоемкость, кВт·ч/т | 13,8 | 20,1 | 31,5 | +128% |
| Диаметр заходной зенковки, мм | 0,5 | 1,2 | 2,0 | +300% |
| Твердость поверхности, HRC | 52 | 49 | 45 | -13% |
Для управления процессом износа необходим системный контроль параметров. Рекомендуется регулярно замерять площадь рабочей поверхности матрицы и при снижении коэффициента рабочей поверхности до значений ниже 0,37-0,40 планировать замену матрицы.
Экономически обоснованный срок эксплуатации матрицы может составлять 800-1200 часов для комбикормов с невысоким содержанием абразивных компонентов и значительно меньше для кормов с высоким содержанием жиров и масел. Для снижения интенсивности износа рекомендуется оптимизировать влажность массы на входе, поскольку сухой материал обладает повышенными абразивными свойствами.
Также эффективно использование матриц с износостойкими покрытиями и регулярный контроль геометрии отверстий.
Ввод жидких добавок, таких как меласса и премиксы, требует особого внимания. Меласса обладает выраженными клеящими свойствами, но при добавлении в большом количестве может приводить к залипанию матрицы и ухудшению качества гранул.
Рекомендуется добавлять мелассу в количестве не более 3-5% от массы продукта и предварительно нагревать до 85-95°C для снижения вязкости.
Премиксы, содержащие микроэлементы, витамины и биологически активные вещества, должны добавляться на стадии смешивания перед кондиционированием, чтобы избежать разрушения термолабильных компонентов при высокотемпературной обработке. Оптимальный баланс между температурой кондиционирования, влажностью и временем пребывания массы в зоне сжатия позволяет достичь высокой степени желатинизации при минимальной деструкции витаминов и аминокислот.
Рекомендованные режимы кондиционирования для разных типов сырья
| Тип сырья | Температура, °C | Влажность на входе, % | Время выдержки, с | Целевая желатинизация, % |
|---|---|---|---|---|
| Зерновые (кукуруза, пшеница) | 85-95 | 16-18 | 120-180 | 85-90 |
| Бобовые (соя, горох) | 90-100 | 15-17 | 150-240 | 80-85 |
| Комбикорма для свиней | 80-90 | 14-16 | 90-150 | 75-80 |
| Комбикорма для птицы | 75-85 | 14-15 | 60-120 | 70-75 |
| Рыбные корма | 95-105 | 18-20 | 180-300 | 90-95 |
Основные факторы стабильности процесса гранулирования
- Контроль влажности массы на входе поддержание в диапазоне 14-18% в зависимости от рецептуры.
- Температурный профиль равномерный нагрев по зонам экструдера для обеспечения полной желатинизации крахмала.
- Регулярная замена изношенных матриц при снижении коэффициента рабочей поверхности ниже 0,37.
- Оптимизация скорости подачи соответствие производительности шнека пропускной способности матрицы.
- Качество подготовки сырья удаление абразивных примесей и обеспечение однородности помола.
Советы по повышению срока службы оборудования
- Внедрить систему автоматического контроля температуры и влажности в прекондиционере.
- Использовать матрицы с износостойкими покрытиями на основе карбидов вольфрама.
- Обеспечить предварительную очистку сырья от минеральных примесей.
- Вести журнал учета наработки матриц и роликов для планирования замен.
- Применять режимы щадящего пуска и остановки для снижения термических ударов.
